Verladebrücke, Überfahrbrücke, Schwenkbrücke

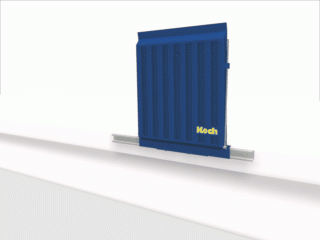

Federmechanische Schwenkbrücke

aus Stahl oder Aluminium, stationär oder seitenverschiebbar -
Typen FBSS, FBSV, FBAS, FBAV


  • Gewichtsausgleich über ein wartungs- und verschleißfreies Federsystem (max. Bedienkraft gemäß DIN           EN 1398: 300 N)

  • dadurch mühelose Bedienung mit seitlicher Bedienstange

  • automatische Fallsicherung als Unfallschutz verhindert unkontrollierte Bewegungen

  • Auflage-Zunge leicht angewinkelt

  • Auflager 120 / 200 mm tief bei Stahl / Alu-Brücken

  • Führungsprofil für seitenverschiebbare Ausführung in walzblank oder verzinkt

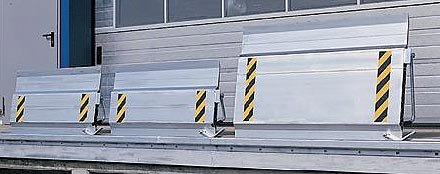

Aluminium Schwenkbrücke Typ KBS

Seitenverschiebbar

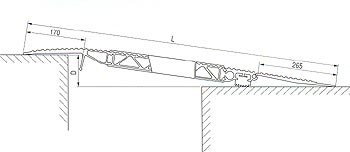

Typ Überfahrlänge (L)mm Überfahrbreite mm Überbrückung mm Tragkraft daN (kp) Gewicht kg
KBS 0 410 mm 1250 mm +30/ -70 4000 19 kg
KBS 12 535 mm 1250 mm +45/ -90 4000 24 kg
KBS 13 785 mm 1250 mm +75/ -120 4000 31 kg
KBS 2 910 mm 1250 mm +90/ -135 4000 36 kg
KBS 4 410 mm 1500 mm +30/ -70 4000 23 kg
KBS 14 535 mm 1500 mm +45/ -90 4000 28 kg
KBS 15 785 mm 1500 mm +75/ -120 4000 38 kg
KBS 6 910 mm 1500 mm +90/ -135 4000

44 kg
  • seitenverschiebbar in verzinktem Führungsprofil, in der Standard-Ausführung nicht aushängbar
  • Führungsprofil an Rampenvorderkante angeschweißt (Rampenkante aus U-120-Profil nach DIN 1026 oder L-120-Profil nach DIN 1029)
  • falls nicht verschiebbar gewünscht, ist Führungsprofil auf die Brückenbreite begrenzt
  • automatische Fallsicherung als Unfallschutz, seitlich angebrachter Rückholhebel für die Betätigung





Überfahrbrücke Typ AWB

Seitenverschiebbar

Typ Länge Breite Tragkraft Gewicht
AWB 508 750 mm 1250 mm 600 kp 20 kg
AWB 510 1000 mm 1250 mm 600 kp 26 kg
AWB 512 1200 mm 1250 mm 600 kp 30 kg
AWB 1008 750 mm 1250 mm 1200 kp 24 kg
AWB 1000 1000 mm 1250 mm 1200 kp 30 kg
AWB 1012 1200 mm 1250 mm 1200 kp 37 kg

Diese mobile Verladebrücke ist universell einsetzbar zum Be- und Entladen von Fahrzeugen mit Hubwagen, Rollcontainern, Sackkarren usw.

  • erleichtert den Verladevorgang
  • hilft Unfälle zu verhindern
  • leichter Transport
  • rutschsichere Lauffläche
  • geringes Eigengewicht
  • zwei Grifflöcher zum Tragen
  • Anschlagwinkel
  • zur Sicherung gegen Abrutschen





Überfahrbrücken Typ HF

mit beweglicher Auffahrzunge

Typ Länge Breite Tragkraft Gewicht
HF 00 1235 mm 1250 mm 4000 kp 52 kg
HF 02 1485 mm 1250 mm 3500 kp 61 kg
HF 04 1735 mm 1250 mm 3000 kp 70 kg
HF 06 1985 mm 1250 mm 2000 kp 82 kg
  • Festes Zungenauflager
  • Bewegliche Auffahrzunge - das Gummiprofil an der Unterseite verhindert das Abrutschen (s. Abb. unten)
  • Rutschsichere Fahrfläche
  • Witterungsbeständig
  • Anschlagwinkel zur Sicherung gegen Abrutschen
  • Zubehör: Transportwagen, Staplertaschen oder seitl. Bockrollen (ohne Abbildung)









fair, flexibel, funktionell,
fachlich kompetent - und schnell
Kontakt aufnehmen

Schwenk-Überfahrbrücken

Eine Schwenkbrücke können Sie in unterschiedlichen Varianten erhalten. Schon im Material unterschieden sich die Schwenkbrücken. Sie können zwischen Stahl und Aluminium wählen. Die federmechanische Unterstützung ermöglicht es Ihnen, die Schwenkbrücke einfach über die seitliche Bedienstange in Betrieb zu nehmen. Der Gewichtsausgleich erfolgt in dem Federsystem einfach und verschleißfrei. In die Schwenkbrücke ist eine automatische Fallsicherung eingebaut, die verhindert, dass die Verladebrücke unkontrolliert fällt und dadurch schwere Unfälle entstehen. Dadurch, dass die Auflagezunge leicht angewinkelt ist, wird Ihren Mitarbeitern das Be- und Entladen des Transporters deutlich erleichtert. Wahlweise erhalten Sie die stationäre oder seitenverschiebbare Ausführung, durch welche die Bedienung noch einfacher und komfortabler wird. Durch den Schwenkmechanismus reicht es aus, wenn der Transporter ein wenig mehr Abstand zur Verladebrücke behält.

Die Schwenkbrücke als Verladebrücke ist besonders dann empfehlenswert, wenn sich die Verladerampe außerhalb Ihrer Lagerhallen befindet. Durch sie ist ein viel flexiblerer Umgang mit den heranfahrenden Transportern möglich. Bei Bedarf erhalten Sie auch eine Überfahrbrücke oder Verladebleche, die sich auf die Ladefläche legen und einfach in der Lagerhalle deponieren lassen. Nähere Informationen über unsere Auffahrrampen, Schwenkbrücken sowie Torabdichtungen erhalten Sie in einem persönlichen Gespräch mit einem unserer Mitarbeiter.
